空气源热泵与不锈钢水箱的连接图
文章出处:耀宁不锈钢水箱 人气:发表时间:2019-03-14
空气源热泵的普及已经到每家每户了,商用和家用的都涉及非常广泛了。空气源热泵与不锈钢水箱的连接都是可以通过观察其他空气源热泵工程,都是可以研究出来。
1、机组的定位,确定机组摆放位置,主要考虑楼面的承重(应放置在房梁和房柱上),机组的进出风的影响(机主排放的低温空气,如果没法空气对流,就没有更多空气热源,工作效率大大降低)。
2、基础制作,制作不锈钢方形水箱可以采用水泥或槽钢,基础必须在楼面的承重梁上。不锈钢圆形水箱可直接使用吊绳吊装至楼顶,放置在梁柱上。
3、摆放调整,确保机组摆放平稳,机组与基础之间采用减震橡胶垫。机主与不锈钢水箱调整好较佳的链接位置。
4、水路系统的连接,主要是主机与水箱之间的水泵、阀类、过滤器等连接(单机主和双机主连接会有差异)。
5、电气连接,主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。
6、水路试压试漏,检测不锈钢水箱与ppr保温管路接有无漏水现象。
7、如果是采用橡塑保温的,则需要管道保温,采用橡塑保温材料进行保温。

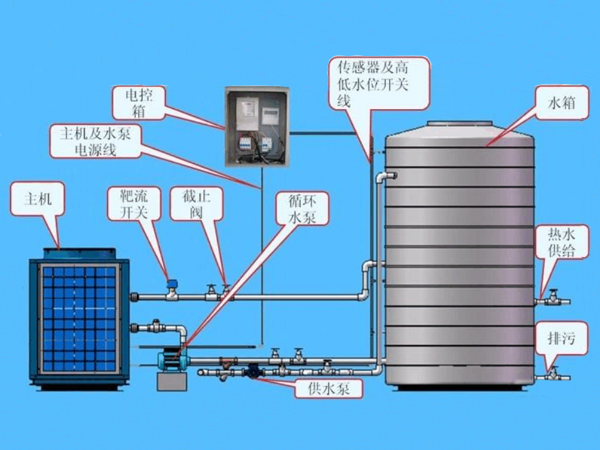

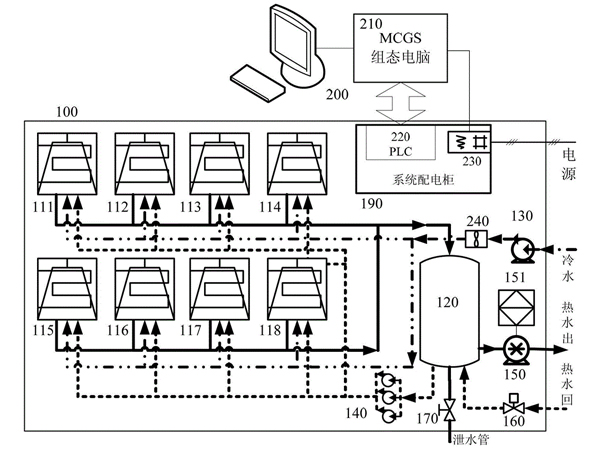

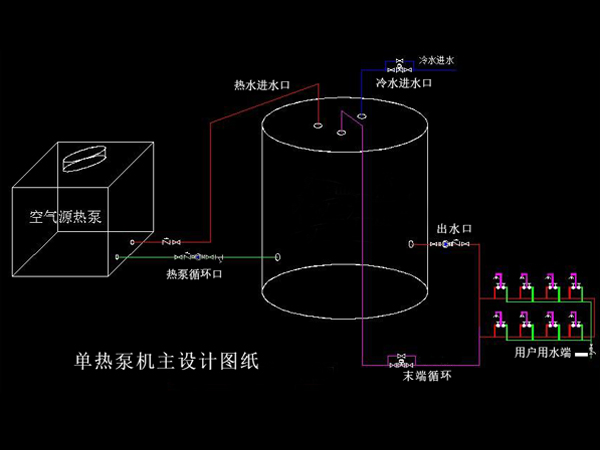

以下是空气源热泵热水工程图:
1、机组的定位,确定机组摆放位置,主要考虑楼面的承重(应放置在房梁和房柱上),机组的进出风的影响(机主排放的低温空气,如果没法空气对流,就没有更多空气热源,工作效率大大降低)。
2、基础制作,制作不锈钢方形水箱可以采用水泥或槽钢,基础必须在楼面的承重梁上。不锈钢圆形水箱可直接使用吊绳吊装至楼顶,放置在梁柱上。
3、摆放调整,确保机组摆放平稳,机组与基础之间采用减震橡胶垫。机主与不锈钢水箱调整好较佳的链接位置。

4、水路系统的连接,主要是主机与水箱之间的水泵、阀类、过滤器等连接(单机主和双机主连接会有差异)。
5、电气连接,主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。
6、水路试压试漏,检测不锈钢水箱与ppr保温管路接有无漏水现象。
7、如果是采用橡塑保温的,则需要管道保温,采用橡塑保温材料进行保温。

以下是空气源热泵热水工程图:
